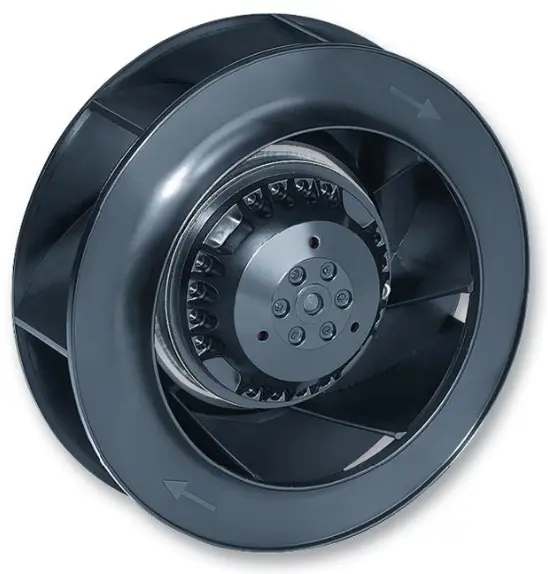

EBMPAPST R2E220-AA40-B5 FAN 230V AC Radyal Fan
EBMPAPST R2E220-AA40-B5 FAN, endüstriyel havalandırma, HVAC sistemleri, makine soğutma ve elektronik ekipman uygulamaları için kullanılan 230V AC radyal fandır. 220 mm fan çapı, 85W güç değeri ve IP44 koruma sınıfıyla profesyonel kullanıma uygundur.
EBMPAPST R2E220-AA40-05 230V AC Radyal Fan
EBMPAPST R2E220-AA40-05 fan, endüstriyel havalandırma, elektronik ekipman soğutma ve HVAC uygulamalarında kullanılmak üzere geliştirilmiş tek emişli AC radyal fandır. Geriye eğimli kanat yapısı sayesinde havayı merkezden emerek radyal yönde tahliye eder ve hava kanallarında etkili basınç oluşturur.
230V AC besleme gerilimiyle çalışan EBMPAPST R2E220-AA40-05 fan, 220 mm fan çapı ve 71 mm derinliğiyle kompakt bir motorlu pervane yapısına sahiptir. 50 Hz çalışma koşullarında 85 W, 60 Hz çalışma koşullarında ise 90 W güç tüketir. Ürün, sürekli çalışma gerektiren profesyonel sistemlere uygun S1 çalışma moduna sahiptir.
EBMPAPST R2E220-AA40-05 Fan Teknik Özellikleri
| Marka | EBMPAPST |
| Model | R2E220-AA40-05 |
| Ürün tipi | AC radyal fan / santrifüj fan |
| Fan yapısı | Geriye eğimli kanatlı, tek emişli |
| Motor | M2E068-BF |
| Faz | Tek faz |
| Nominal gerilim | 230V AC |
| Frekans | 50 / 60 Hz |
| Dönüş hızı | 2600 dev/dak (50 Hz) / 2700 dev/dak (60 Hz) |
| Güç tüketimi | 85 W (50 Hz) / 90 W (60 Hz) |
| Akım tüketimi | 0,38 A (50 Hz) / 0,40 A (60 Hz) |
| Fan ölçüsü | 220 mm |
| Fan derinliği | 71 mm |
| Serbest hava debisi | Yaklaşık 865 m³/h (50 Hz) / 895 m³/h (60 Hz) |
| Fan ağırlığı | Yaklaşık 1,3 kg |
| Kanat sayısı | 11 |
| Pervane malzemesi | Cam elyaf takviyeli PA6 plastik |
| Rulman tipi | Bilyalı rulman |
| Dönüş yönü | Rotora bakıldığında saat yönünde |
| Koruma sınıfı | IP44 |
| Yalıtım sınıfı | B |
| Motor koruması | Dahili termik aşırı yük koruması |
| Bağlantı | PVC bağlantı kablosu, dört iletken |
| Çalışma modu | S1 sürekli çalışma |
Geriye Eğimli Radyal Fan Yapısı
EBMPAPST R2E220-AA40-05 fan, geriye eğimli 11 kanatlı pervanesiyle yüksek hava debisini dengeli basınç performansıyla birleştirir. Radyal fan yapısı, yalnızca serbest hava dolaşımı değil, filtre, kanal veya cihaz iç direnci bulunan sistemlerde de etkili hava hareketi oluşturulmasını sağlar.
Tek emişli yapıda olan EBMPAPST R2E220-AA40-05 fan, havayı pervanenin merkezinden alır ve çevresel yönde dışarı aktarır. Bu çalışma prensibi, fanı klima sistemleri, havalandırma üniteleri, soğutma cihazları ve endüstriyel makineler için uygun hâle getirir.
50 Hz ve 60 Hz Çalışma Değerleri
EBMPAPST R2E220-AA40-05 fan, 230V AC şebekelerde 50 Hz ve 60 Hz frekanslarda çalışabilir. Fanın hız, güç ve hava debisi değerleri kullanılan frekansa göre değişir. 50 Hz çalışma koşullarında nominal hız 2600 dev/dak, güç tüketimi 85 W ve serbest hava debisi yaklaşık 865 m³/h seviyesindedir.
60 Hz çalışma koşullarında ise hız 2700 dev/dak, güç tüketimi 90 W ve serbest hava debisi yaklaşık 895 m³/h seviyesine çıkar. Ürün açıklamasında tek başına 900 m³/h yazmak kaba bir yuvarlamadır; teknik tabloda frekansa göre gerçek değerlerin belirtilmesi daha güvenilir olur.
Dayanıklı Motor ve Koruma Özellikleri
EBMPAPST R2E220-AA40-05 fan, bilyalı rulmanlı motor yapısıyla uzun süreli endüstriyel kullanım için geliştirilmiştir. Dahili termik aşırı yük koruması, motor sıcaklığının güvenli sınırların üzerine çıkması durumunda motorun korunmasına yardımcı olur.
IP44 koruma sınıfı, ürünün belirli büyüklükteki katı cisimlere ve farklı yönlerden gelen su sıçramalarına karşı korumalı olduğunu gösterir. Ancak IP44 değeri montaj yönüne ve uygulama koşullarına bağlıdır. Fan açık hava ürünü gibi doğrudan yağmur altında kullanılmamalıdır.
EBMPAPST R2E220-AA40-05 Fan Kullanım Alanları
- Klima ve havalandırma sistemleri
- HVAC üniteleri
- Isıtma ve soğutma cihazları
- Endüstriyel makine havalandırması
- Elektronik ekipman soğutma sistemleri
- Hava kanalları ve filtreleme sistemleri
- Soğutma ve iklimlendirme cihazları
- Otomasyon ve üretim makineleri
- Kabin ve cihaz içi hava sirkülasyonu
Montaj ve Elektrik Bağlantısı
EBMPAPST R2E220-AA40-05 fan, dört iletkenli PVC bağlantı kablosuna sahiptir. Bağlantı uçları faz, yardımcı sargı, nötr ve koruyucu topraklama hattını içerir. Ürünün çalışabilmesi için uygun değerde harici motor kondansatörü kullanılması gerekir.
Elektrik bağlantısı yalnızca yetkili ve uzman personel tarafından yapılmalıdır. Koruyucu topraklama hattı bağlanmadan ürün çalıştırılmamalıdır. Montaj sırasında dönen pervaneye fiziksel erişimi engelleyen koruyucu ızgara veya uygun muhafaza kullanılmalıdır.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
EBMPAPST R2E220-AA40-05 fan sipariş edilmeden önce mevcut fanın model kodu, besleme gerilimi, frekansı, bağlantı yapısı, fan çapı ve montaj noktaları kontrol edilmelidir. R2E220 serisindeki son karakterlerin farklı olması motor, bağlantı veya performans değerlerinin değişmesine neden olabilir.
Yalnızca 220 mm ölçüsüne bakılarak ürün seçilmesi doğru değildir. Uygulamanın ihtiyaç duyduğu hava debisi, statik basınç, çalışma sıcaklığı, kondansatör değeri ve montaj yönü birlikte değerlendirilmelidir.
Sık Sorulan Sorular
EBMPAPST R2E220-AA40-05 fan kaç volt ile çalışır?
Ürün tek fazlı 230V AC besleme gerilimiyle çalışır ve 50 Hz ile 60 Hz şebekelerde kullanılabilir.
Fanın hava debisi ne kadardır?
Serbest hava debisi 50 Hz koşullarında yaklaşık 865 m³/h, 60 Hz koşullarında ise yaklaşık 895 m³/h seviyesindedir.
Bu ürün aksiyel fan mı, radyal fan mı?
Ürün aksiyel fan değildir. Geriye eğimli kanatlara sahip tek emişli bir AC radyal, diğer adıyla santrifüj fandır.
Ürünün kondansatöre ihtiyacı var mı?
Evet. Üretici verilerine göre 50 Hz için 3 µF, 60 Hz için 2 µF ve 400 V sınıfında motor kondansatörü kullanılır.
Fan sürekli çalışmaya uygun mudur?
Evet. S1 çalışma moduna sahip olduğundan uygun montaj ve çalışma koşullarında sürekli kullanıma uygundur.
