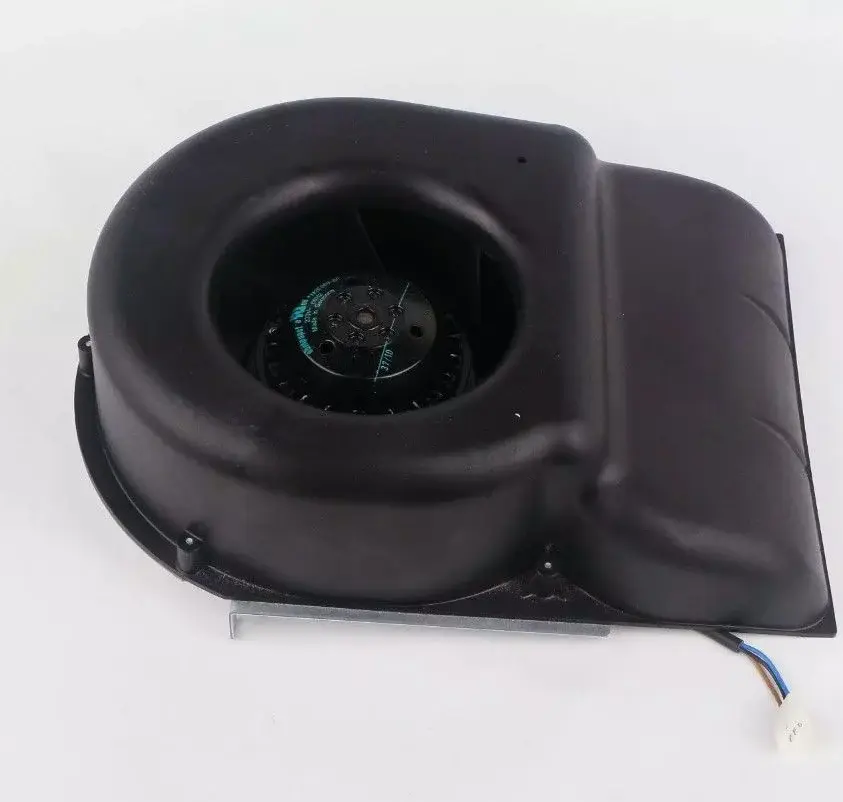

EBMPAPST K2E190-AB77-09 Radyal Fan 230V AC
EBMPAPST K2E190-AB77-09 Radyal Fan 230V AC
EBMPAPST K2E190-AB77-09 fan, endüstriyel makineler, inverter sistemleri, sürücüler ve otomasyon panolarında etkili soğutma sağlamak amacıyla kullanılan AC radyal fan modelidir. Geriye eğimli kanat yapısı ve harici rotorlu motor teknolojisi sayesinde kompakt bir gövde içerisinde güçlü hava akışı ve yüksek basınç performansı oluşturur.
EBMPAPST K2E190-AB77-09 fan, 230 V AC nominal gerilimle çalışır ve hem 50 Hz hem de 60 Hz sistemlerde kullanılabilir. 50 Hz çalışma koşullarında 2.500 dev/dak hız, 75 W güç tüketimi ve 0,34 A akım değerine sahiptir. 60 Hz çalışma koşullarında ise fan hızı 2.700 dev/dak, güç tüketimi 95 W ve akım değeri 0,42 A seviyesine ulaşır.
EBMPAPST K2E190-AB77-09 Fan Özellikleri
- AC santrifüj ve radyal fan tasarımı
- Geriye eğimli kanat yapısı
- 230 V AC nominal çalışma gerilimi
- 50/60 Hz çalışma frekansı
- 190 mm fan çapı
- 50 Hz'de 380 m³/h hava debisi
- 60 Hz'de 410 m³/h hava debisi
- 75/95 W güç tüketimi
- 2.500/2.700 dev/dak çalışma hızı
- Harici rotorlu M2E068-BF motor
- Bilyalı rulman sistemi
- IP44 koruma sınıfı
- Dahili termal aşırı yük koruması
- Endüstriyel inverter ve pano soğutmasına uygun yapı
Teknik Özellikler
| Marka | ebm-papst |
| Model | K2E190-AB77-09 |
| Fan Tipi | AC radyal / santrifüj fan |
| Kanat Yapısı | Geriye eğimli |
| Motor | M2E068-BF harici rotorlu motor |
| Faz | Monofaze, 1~ |
| Nominal Gerilim | 230 V AC |
| Frekans | 50/60 Hz |
| Fan Çapı | 190 mm |
| Hava Debisi | 50 Hz'de 380 m³/h, 60 Hz'de 410 m³/h |
| Dönüş Hızı | 50 Hz'de 2.500 dev/dak, 60 Hz'de 2.700 dev/dak |
| Güç Tüketimi | 50 Hz'de 75 W, 60 Hz'de 95 W |
| Akım Değeri | 50 Hz'de 0,34 A, 60 Hz'de 0,42 A |
| Motor Kondansatörü | 2 µF / 450 V |
| Minimum Ortam Sıcaklığı | -25 °C |
| Maksimum Ortam Sıcaklığı | 50 Hz'de +50 °C, 60 Hz'de +55 °C |
| Ağırlık | Yaklaşık 2,2 kg |
| Kanat Malzemesi | PA plastik |
| Gövde Malzemesi | PA plastik |
| Kanat Sayısı | 7 |
| Dönüş Yönü | Rotora bakıldığında saat yönünde |
| Rulman Tipi | Bilyalı rulman |
| Koruma Sınıfı | IP44 |
| Motor Koruması | Dahili termal aşırı yük koruması |
| Çalışma Modu | S1 sürekli çalışma |
| Ürün Onayları | CE, CCC, UL ve CSA |
| Siemens Referansı | 6SY7000-0AB28 |
Kullanım Alanları
EBMPAPST K2E190-AB77-09 fan; Siemens SIMOVERT MASTERDRIVES inverter sistemleri, frekans konvertörleri, endüstriyel sürücüler, otomasyon panoları, CNC makineleri ve güç elektroniği ekipmanlarında kullanılabilir. Fanın güçlü radyal hava akışı, cihaz içerisinde oluşan sıcak havanın tahliye edilmesine ve kritik elektronik bileşenlerin çalışma sıcaklığının dengelenmesine yardımcı olur.
Geriye eğimli kanat tasarımı sayesinde EBMPAPST K2E190-AB77-09 fan, hava kanalı, filtre veya yoğun elektronik bileşen bulunan sistemlerde aksiyel fanlara göre daha yüksek basınç üretebilir. Bu özellik, kapalı makine kabinlerinde ve hava direncinin yüksek olduğu soğutma uygulamalarında önemli bir avantaj sağlar.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
EBMPAPST K2E190-AB77-09 fan satın alınmadan önce mevcut fanın model kodu, Siemens referans numarası, besleme gerilimi, frekans değeri ve bağlantı soketi kontrol edilmelidir. Benzer görünüme sahip K2E serisi fanlar farklı güç, motor ve bağlantı özelliklerine sahip olabilir.
Yedek parça değişiminde yalnızca fan çapına göre seçim yapılması doğru değildir. Mevcut ürün üzerinde K2E190-AB77-09 veya Siemens 6SY7000-0AB28 kodlarından birinin bulunduğu doğrulanmalıdır. Ayrıca montaj konumu, hava çıkış yönü ve elektrik bağlantısı mevcut sistemle karşılaştırılmalıdır.
Neden EBMPAPST K2E190-AB77-09 Fan?
EBMPAPST K2E190-AB77-09 fan, 230 V AC çalışma gerilimi, kompakt radyal yapısı ve yüksek basınç kapasitesiyle endüstriyel soğutma sistemlerinde güvenilir bir çözüm sunar. Bilyalı rulman yapısı ve sürekli çalışma özelliği, uzun süre aktif kalan otomasyon ve inverter sistemlerine uyum sağlar.
EBMPAPST K2E190-AB77-09 fan hakkında fiyat, stok durumu, bağlantı soketi ve sistem uyumluluğu bilgisi almak için ürün üzerindeki etiket veya eski fanın fotoğrafıyla birlikte iletişime geçebilirsiniz.
