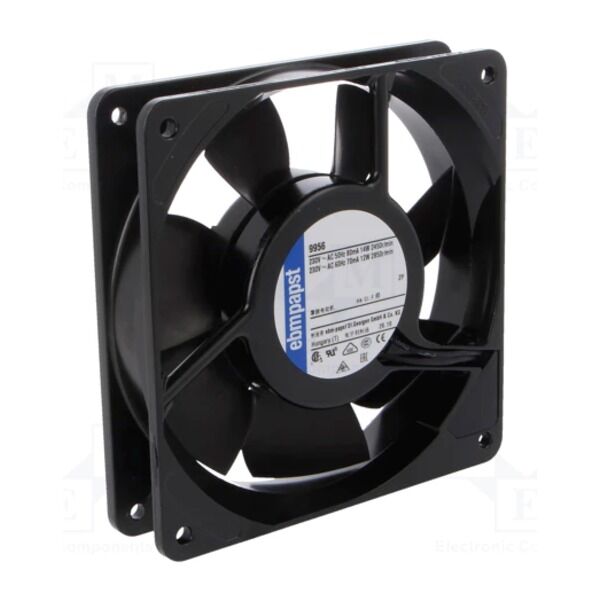

EBMPAPST 9956 FAN 230V AC Kompakt Aksiyel Fan
EBMPAPST 9956 FAN 230V AC Kompakt Aksiyel Fan
EBMPAPST 9956 FAN, elektronik cihazların, kontrol panolarının, otomasyon kabinlerinin ve endüstriyel ekipmanların soğutulması için geliştirilmiş 230V AC kompakt aksiyel fandır. 119 x 119 x 25 mm gerçek gövde ölçülerine sahip olan ürün, piyasada genel olarak 120 mm fan sınıfında değerlendirilir.
117 m³/h hava debisi sunan EBMPAPST 9956 FAN, cihaz içerisinde oluşan sıcak havanın dışarı atılmasına ve elektronik bileşenlerin daha dengeli sıcaklıklarda çalışmasına yardımcı olur. 14 W güç tüketimi ve 2450 dev/dak dönüş hızıyla sürekli hava dolaşımı gereken profesyonel uygulamalara uygundur.
EBMPAPST 9956 FAN Teknik Özellikleri
| Marka | EBMPAPST |
| Model | 9956 |
| Ürün tipi | AC aksiyel kompakt fan |
| Faz | Tek faz |
| Nominal gerilim | 230V AC |
| Frekans | 50 Hz |
| Dönüş hızı | 2450 dev/dak |
| Güç tüketimi | 14 W |
| Hava debisi | 117 m³/h |
| Ses basınç seviyesi | 37 dB(A) |
| Boyutlar | 119 x 119 x 25 mm |
| Fan sınıfı | 120 mm |
| Ağırlık | Yaklaşık 0,325 kg |
| Minimum ortam sıcaklığı | -40°C |
| Maksimum ortam sıcaklığı | +70°C |
| Rulman tipi | Bilyalı rulman |
| Pervane malzemesi | Mineral takviyeli PA plastik |
| Gövde malzemesi | Basınçlı döküm alüminyum |
| Hava akış yönü | Taşıyıcı kollar üzerinden egzoz |
| Dönüş yönü | Rotora bakıldığında saat yönünün tersine |
| Bağlantı tipi | 2 adet 2,8 x 0,5 mm düz terminal |
| Topraklama | M4 topraklama bağlantı noktası |
| Motor koruması | Empedans korumasıyla aşırı yük koruması |
| Onaylar | VDE, CSA, UL ve CE |
Yüksek Hava Debisi ve Kompakt Gövde
EBMPAPST 9956 FAN, yalnızca 25 mm derinliğe sahip ince gövdesine rağmen 117 m³/h seviyesinde hava akışı oluşturur. Bu yapı, montaj alanının sınırlı olduğu ancak etkili hava tahliyesi gereken elektronik sistemlerde önemli avantaj sağlar.
Fan, havayı ön bölümden emer ve taşıyıcı kolların bulunduğu arka bölümden dışarı atar. Bu nedenle EBMPAPST 9956 FAN montajı yapılırken sistem içindeki istenen hava yönü kontrol edilmelidir. Fanın ters yönde takılması, cihazın soğutma performansını ciddi şekilde düşürebilir.
Dayanıklı Metal Gövde ve Bilyalı Rulman
EBMPAPST 9956 FAN, basınçlı döküm alüminyum gövdeye ve mineral takviyeli PA plastik pervaneye sahiptir. Metal gövde, mekanik dayanıklılık ve montaj kararlılığı sağlarken bilyalı rulman sistemi uzun süreli kullanımı destekler.
Üretici verilerine göre EBMPAPST 9956 FAN için 40°C ortam sıcaklığındaki L10 servis ömrü yaklaşık 47.500 saattir. Maksimum çalışma sıcaklığındaki L10 servis ömrü ise yaklaşık 22.500 saat olarak belirtilmiştir.
Geniş Çalışma Sıcaklığı Aralığı
-40°C ile +70°C arasındaki ortam sıcaklıklarında çalışabilen EBMPAPST 9956 FAN, farklı iklim ve endüstriyel çalışma koşullarına uyum sağlayabilir. Bununla birlikte gerçek kullanım ömrü ortam sıcaklığı, toz yoğunluğu, montaj şekli ve çalışma süresine bağlı olarak değişebilir.
EBMPAPST 9956 FAN Kullanım Alanları
- Elektrik ve otomasyon panoları
- Endüstriyel elektronik cihazlar
- Makine kontrol kabinleri
- Güç kaynakları ve inverter sistemleri
- Sunucu ve telekomünikasyon kabinleri
- Ölçüm ve test cihazları
- Laboratuvar ekipmanları
- Isıtma ve soğutma kontrol sistemleri
- Endüstriyel üretim makineleri
Elektrik Bağlantısı ve Güvenlik
EBMPAPST 9956 FAN, 230V AC şebeke gerilimiyle çalıştığı için bağlantısı yalnızca yetkili veya teknik yeterliliğe sahip kişiler tarafından yapılmalıdır. Fan gövdesindeki M4 topraklama bağlantı noktası mutlaka uygun koruyucu topraklama hattına bağlanmalıdır.
Fan çalışırken dönen pervaneye temas edilmesini engelleyecek koruyucu ızgara veya cihaz muhafazası kullanılmalıdır. Elektrik bağlantısı yapılmadan önce enerji tamamen kesilmeli ve ürünün etiketindeki gerilim değeri kontrol edilmelidir.
Ürün Seçerken Nelere Dikkat Edilmelidir?
EBMPAPST 9956 FAN sipariş edilmeden önce mevcut fanın model kodu, çalışma gerilimi, gövde ölçüsü, terminal bağlantısı ve hava akış yönü karşılaştırılmalıdır. 9956 L veya 9956 M gibi benzer kodlara sahip modellerin hız, güç ve hava debisi değerleri farklı olabilir.
Sadece 120 mm ölçüsüne bakılarak fan seçimi yapmak doğru değildir. Aynı dış ölçüye sahip fanlar farklı gerilim, güç, hız ve bağlantı özelliklerine sahip olabilir. Doğru seçim için model kodunun tam olarak 9956 olduğundan emin olunmalıdır.
Sık Sorulan Sorular
EBMPAPST 9956 FAN kaç volt ile çalışır?
Ürün tek fazlı 230V AC gerilimle ve 50 Hz frekansta çalışır.
Fanın gerçek ölçüsü nedir?
Gerçek gövde ölçüsü 119 x 119 x 25 mm’dir. Ürün sektörde genellikle 120 x 120 x 25 mm fan olarak sınıflandırılır.
EBMPAPST 9956 FAN hava debisi ne kadardır?
Ürün serbest hava koşullarında yaklaşık 117 m³/h hava debisi sağlar.
Fan sürekli çalışmaya uygun mudur?
Bilyalı rulmanlı yapısı ve aşırı yük koruması sayesinde uygun montaj ve çalışma koşullarında uzun süreli kullanıma uygundur.
Ürün dış ortamda kullanılabilir mi?
Çalışma sıcaklığı aralığı geniş olsa da ürün için doğrulanmış bir dış ortam IP koruma sınıfı belirtilmemiştir. Bu nedenle doğrudan yağmur, yoğun nem veya su temasına açık biçimde kullanılmamalıdır.
