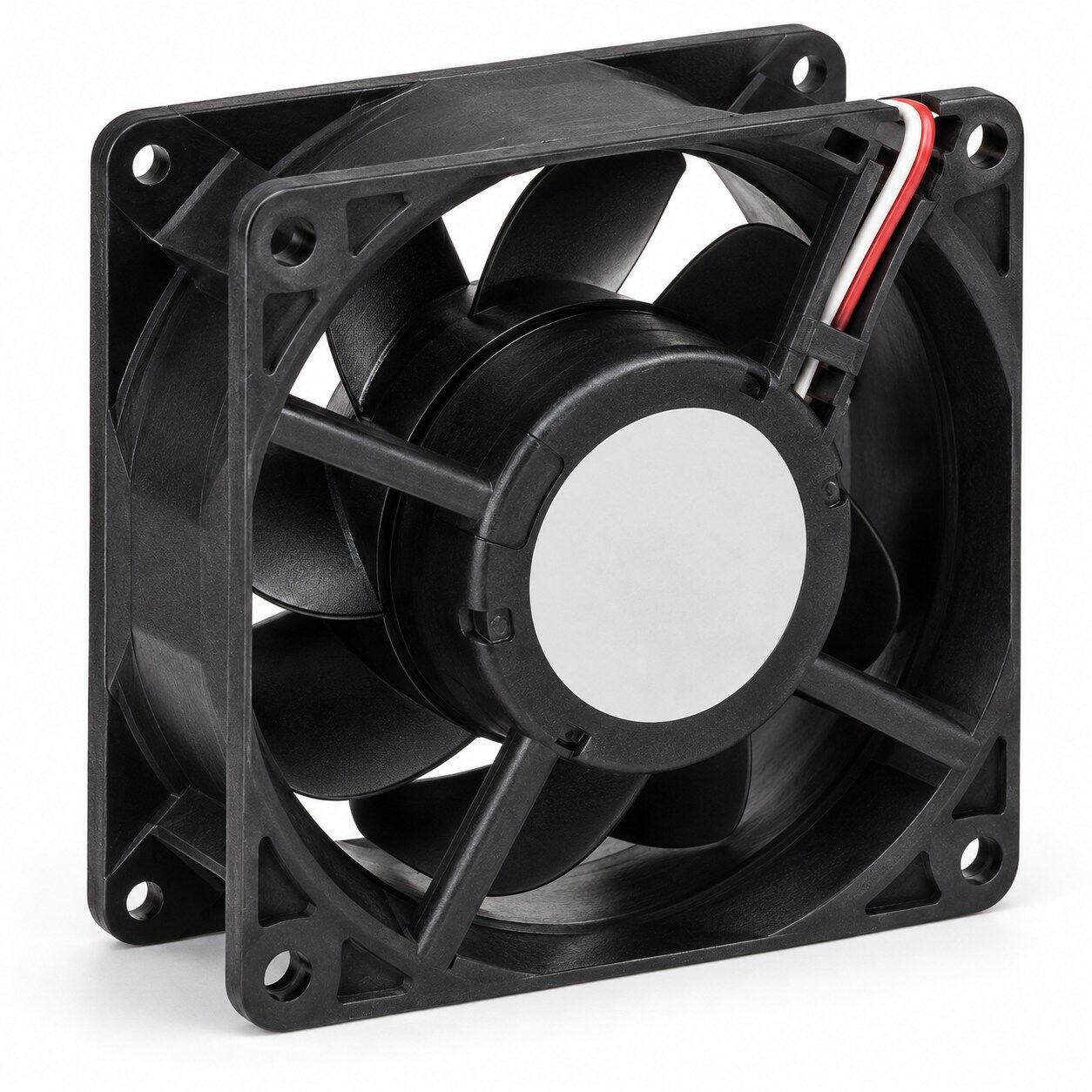

EBMPAPST 8314/2H FAN 24V DC Aksiyel Kompakt Fan
EBMPAPST 8314/2H FAN 24V DC Aksiyel Kompakt Fan
EBMPAPST 8314/2H FAN, elektronik cihazların, inverterlerin, kontrol panolarının ve endüstriyel ekipmanların etkili biçimde soğutulması için geliştirilmiş 24V DC aksiyel kompakt fandır. 80 x 80 x 32 mm gövde ölçüleri sayesinde sınırlı montaj alanlarında güçlü hava dolaşımı oluşturur.
Yaklaşık 80 m³/h veya 47,1 CFM maksimum hava debisi sunan EBMPAPST 8314/2H FAN, 5000 dev/dak seviyesindeki dönüş hızıyla ısı üreten elektronik bileşenlerin çevresindeki sıcak havayı hızla uzaklaştırmaya yardımcı olur. Takometre çıkışı sayesinde fan dönüş hızı uyumlu elektronik sistemler tarafından izlenebilir.
EBMPAPST 8314/2H FAN Teknik Özellikleri
| Marka | EBMPAPST |
| Model | 8314/2H |
| Ürün tipi | DC aksiyel kompakt fan |
| Nominal gerilim | 24V DC |
| Çalışma gerilimi aralığı | 12–28V DC |
| Gövde ölçüleri | 80 x 80 x 32 mm |
| Maksimum hava debisi | 80 m³/h |
| Hava akışı | 47,1 CFM / yaklaşık 1,33 m³/dak |
| Maksimum statik basınç | 138 Pa |
| Nominal hız | 5000 dev/dak |
| Güç tüketimi | Yaklaşık 6–6,4 W |
| Ses basınç seviyesi | 48 dB(A) |
| Rulman tipi | Bilyalı rulman |
| Bağlantı tipi | Üç bağlantı kablosu |
| Takometre çıkışı | Var, açık kolektör çıkışı |
| Gövde malzemesi | Cam elyaf takviyeli plastik |
| Çalışma sıcaklığı | -20°C ile +75°C |
| Ağırlık | Yaklaşık 0,170 kg |
| Ürün serisi | EBMPAPST 8300 |
Yüksek Hızlı Elektronik Soğutma Performansı
EBMPAPST 8314/2H FAN, 80 mm sınıfındaki standart fanlardan daha kalın olan 32 mm gövdesi ve yüksek dönüş hızı sayesinde güçlü hava basıncı oluşturur. Bu özellik, hava geçiş direncinin bulunduğu elektronik cihazlarda ve dar hava kanallarında etkili soğutma sağlar.
5000 dev/dak hızla çalışan EBMPAPST 8314/2H FAN, özellikle inverter, güç elektroniği, endüstriyel bilgisayar ve otomasyon sistemlerinde oluşan yoğun ısının uzaklaştırılmasına uygundur. Fan seçimi yapılırken yalnızca dış ölçü değil, gerekli hava debisi ve statik basınç da dikkate alınmalıdır.
Takometre Çıkışı ve Hız İzleme
EBMPAPST 8314/2H FAN, standart güç bağlantılarına ek olarak takometre sinyal kablosuna sahiptir. Açık kolektör yapıdaki takometre çıkışı, uyumlu bir kontrol kartına fanın dönüş hızına ilişkin sinyal gönderir.
Takometre özelliği sayesinde EBMPAPST 8314/2H FAN dönüşünün durması veya hızının beklenen seviyenin altına düşmesi sistem tarafından algılanabilir. Bu özellik, fan arızasının aşırı ısınmaya yol açabileceği kritik elektronik uygulamalarda önemli bir avantaj sağlar.
Dayanıklı Bilyalı Rulman Yapısı
EBMPAPST 8314/2H FAN, bilyalı rulman yapısıyla uzun süreli ve sürekli çalışmaya uygun olarak geliştirilmiştir. Bilyalı rulman sistemi, özellikle yüksek devirde çalışan fanlarda daha dengeli rotor hareketi ve uzun kullanım ömrü sağlar.
Cam elyaf takviyeli plastik gövde ve pervane yapısı, EBMPAPST 8314/2H FAN modelinin mekanik dayanıklılığını artırır. Ürün -20°C ile +75°C arasındaki kontrollü ortam sıcaklıklarında kullanılabilir.
EBMPAPST 8314/2H FAN Kullanım Alanları
- Frekans inverterleri ve sürücüler
- Güç elektroniği sistemleri
- Endüstriyel bilgisayarlar
- Elektrik ve otomasyon panoları
- PLC ve kontrol sistemleri
- Kesintisiz güç kaynakları
- Telekomünikasyon cihazları
- Ölçüm ve test ekipmanları
- Endüstriyel makine kontrol üniteleri
- Elektronik cihaz ve kabin soğutması
Montaj ve Bağlantı Kontrolü
EBMPAPST 8314/2H FAN sipariş edilmeden önce mevcut fanın model kodu, 24V DC gerilim değeri, 80 x 80 x 32 mm ölçüsü ve üç kablolu bağlantı yapısı kontrol edilmelidir. Aynı 8314 serisinde farklı hız, güç ve sensör özelliklerine sahip modeller bulunabilir.
Bağlantı sırasında kabloların işlevi ürün etiketi veya bağlantı şeması üzerinden doğrulanmalıdır. Takometre kablosuna doğrudan besleme gerilimi uygulanmamalıdır. EBMPAPST 8314/2H FAN elektrik bağlantısı teknik yeterliliğe sahip personel tarafından yapılmalıdır.
Ürün Seçerken Nelere Dikkat Edilmelidir?
EBMPAPST 8314/2H FAN, yüksek hızlı ve takometre çıkışlı özel bir fan modelidir. Yerine yalnızca dış ölçüsü aynı olan standart bir 80 mm fan kullanılması, hava debisinin veya fan arıza izleme özelliğinin yetersiz kalmasına neden olabilir.
Doğru ürün seçimi için gerilim, fan kalınlığı, hava debisi, dönüş hızı, bağlantı kablosu ve takometre sinyali birlikte değerlendirilmelidir. Mevcut ürün etiketindeki model kodunun tam olarak 8314/2H olduğundan emin olunmalıdır.
Sık Sorulan Sorular
EBMPAPST 8314/2H FAN kaç volt ile çalışır?
Ürün 24V DC nominal gerilimle çalışır. Teknik kaynaklarda çalışma gerilimi aralığı 12–28V DC olarak belirtilmektedir.
Fanın hava debisi ne kadardır?
EBMPAPST 8314/2H FAN, serbest hava koşullarında yaklaşık 80 m³/h veya 47,1 CFM maksimum hava debisi sağlar.
Takometre çıkışı ne işe yarar?
Takometre çıkışı, fanın dönüş hızının elektronik kontrol sistemi tarafından takip edilmesini sağlar. Böylece fanın durması veya yavaşlaması algılanabilir.
Fanın ölçüleri nedir?
Ürünün gövde ölçüleri 80 x 80 x 32 mm, ağırlığı ise yaklaşık 0,170 kg'dır.
Ürün standart bilgisayar fanı yerine kullanılabilir mi?
Fiziksel ölçüleri uygun olsa bile gerilim, güç, hız ve bağlantı yapısı kontrol edilmeden standart bilgisayar fanı yerine kullanılmamalıdır.
